Como montar um projeto de Portaria Remota Utilizando Condlink e Linear-HCS?

Tempo de leitura: 3 minutos

A Linear-HCS atualmente é um dos principais fabricantes do mercado de equipamentos para condomínios. Com sistemas de operação simples e complementares, foram desenvolvidos exclusivamente para uso em condomínios residenciais e comerciais.

Criando o projeto com Linear-HCS e Condlink:

 A primeira etapa é o desenho de aplicação entre o que o cliente espera e o que nós podemos sugerir.

As primeiras perguntas são:

  • Como será o acesso de pedestres para moradores, visitantes e prestadores de serviço?
  • Como será o acesso de veículos ao condomínio, terá eclusa?
  • Quais setores (entradas e saídas) iremos cobrir?

Diante das respostas montaremos um exemplo de como funcionará o sistema:

Levando em consideração que já temos no condomínio a base do projeto como vista no post Quais Itens necessários para instalação de portaria remota?

Vamos descrever agora um exemplo com os acessos, e definir os setores em um condomínio vertical de 70 unidades:

  • Portaria de pedestres para moradores e visitantes com eclusa
  • Portaria de pedestres para prestadores de serviço e funcionários com eclusa
  • Garagem com eclusa



Expectativa do cliente:

Acesso de moradores: Biometria para acesso de pedestres com dedo de pânico e controle remoto para a garagem com aviso de pânico.

Acesso de visitantes: 100% remoto sem dispositivo de acesso

Acesso de prestadores de serviço: 100% remoto sem dispositivo de acesso

Acesso de funcionários: via chaveiro (tag) de aproximação RFID

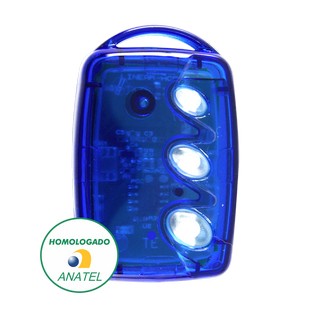

Acesso de veículos: via controle remoto codificado e botão de pânico



Dividiremos os acessos em setores de atendimento:

Setor 01 – Entrada social de moradores e visitantes com eclusa

Setor 02 – Entrada de serviço para funcionários e prestadores de serviço

Setor 03 – Garagem e acesso de veículos



Projeto Linear-HCS:

A base do projeto é a central controladora:

1 Módulo guarita IP que ficará ligado diretamente ao switch de acesso a internet.

Modulo Guarita IP



Para os setores colocaremos alguns módulos:



Setor 01 – Entrada Social

Biometrias para acesso de moradores: LN 30



Serão colocadas 4 biometrias, sendo elas:

  • 02 no portão externo para acesso a eclusa para entrada e saída do portão externo, posicionando uma no exterior e outra no interior da eclusa
  • 02 no portão interno para acesso ao condomínio e também saída

As biometrias serão instaladas diretamente no switch de acesso a internet, não é necessário a ligação ao modulo guarita.

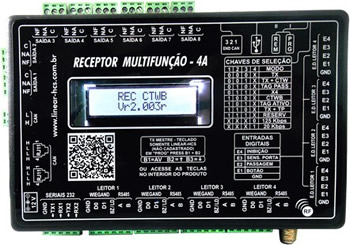

Módulo multifunção Linear HCS:

Esse módulo será o responsável dos acionamentos e verificação dos status de portões:

Modulo multifuncao linear

Colocaremos sensores magnéticos nos portões e ele ficará ligado diretamente no Modulo guarita, os relés serão ligados desse modulo na automação do portão escolhida de acordo com o cliente.



Setor 02 – Entrada e saída de funcionários e prestadores de serviço

Nesse setor iremos fazer o acesso utilizando leitoras de RFID para os funcionários frequentes do condomínio e precisaremos de:

4 leitores de proximidade:

Colocados 2 no portão externo e 2 no portão interno ligados ao módulo CTW4

O modulo CTW4 ficará ligado ao Modulo Guarita



Módulo multifunção:

Esse módulo será o responsável dos acionamentos e verificação dos status de portões:

Modulo multifuncao linear

Colocaremos sensores magnéticos nos portões e ele ficará ligado diretamente no Modulo guarita, os relés serão ligados desse modulo na automação do portão escolhida de acordo com o cliente.



Setor 03 – Garagem

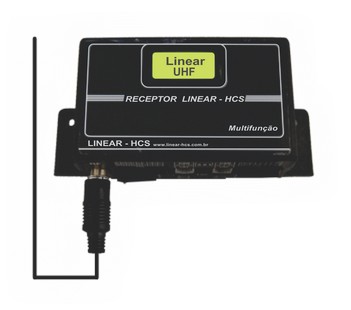

Colocaremos nesse setor o receptor dos controle remoto:

Esse ficará ligado ao módulo guarita e possibilita a entrada e saida dos veículos e receber os eventos de pânico gerado através dos controles remoto.

Lembrando que esse é apenas um exemplo de aplicação que pode ser mudado de acordo com o cliente final!



Espero que esse artigo tenha lhe levado mais conhecimento de como podemos trabalhar em conjunto – Você / Condlink / Linear HCS para montar os melhores projetos de portaria remota do mercado.
